Dalam sistem tambat kapal, Bollard Curve menjadi salah satu komponen penting yang berfungsi sebagai titik pengikatan tali pada struktur dermaga. Bentuknya yang melengkung dirancang untuk mendukung pengelolaan tali tambat dan menerima gaya tarik selama kapal berada di dermaga. Pemilihannya perlu disesuaikan dengan kapasitas tambat, kondisi kapal, konfigurasi mooring, serta kekuatan struktur dermaga.
Apa itu Bollard Curve?
Bollard curve adalah salah satu jenis perangkat tambat kapal (mooring equipment) yang dirancang dengan bentuk kepala dan badan yang melengkung. Bollard ini dipasang di tepi dermaga atau struktur pelabuhan untuk menahan dan mengamankan tali kapal selama proses tambat.
Desain melengkung pada bollard bukan sekadar tampilan visual, tetapi merupakan konsep teknis yang dipilih untuk meningkatkan kekuatan, stabilitas, dan keamanan dalam operasi mooring. Secara umum, bollard digunakan untuk menahan gaya tarik tali kapal yang bisa mencapai puluhan hingga ratusan ton.
Namun bollard curve memiliki keunggulan lebih karena bentuknya yang tidak lurus, melainkan mengikuti kontur lengkung tertentu. Kurva inilah yang membuat bollard curve lebih efektif dalam menahan gaya dari berbagai arah serta memberikan stabilitas tambahan ketika tali menerima perubahan sudut tarikan akibat arus, gelombang, pergerakan kapal, atau pasang surut air laut.
Ciri dan Karakteristik Desain
Bollard curve memiliki karakteristik khusus yang membedakannya dari bollard konvensional. Ciri-ciri ini bukan hanya terlihat dari bentuk fisiknya, tetapi juga dari performa teknis, kemampuan distribusi beban, hingga tingkat keamanan dalam operasi tambat kapal. Berikut penjelasan rinci mengenai ciri utama bollard curve.
Bentuk dan Kontur Konstruksi
Meningkatkan friksi tali kapal sehingga tali tidak mudah tergelincir. Membantu tali berada di posisi aman, terutama ketika terjadi perubahan sudut tarikan. mengurangi risiko slip saat tali menerima beban mendadak. Mengurangi keausan tali karena tidak ada sudut tajam yang menggores permukaan tali. Kepala yang melengkung ini membuat tali secara alami mengikuti bentuk kurva dan “mengunci” posisinya dengan lebih stabil.
Selain kepala bollard, bagian badan juga mengikuti kontur lengkung tertentu. Badan melengkung bukan sekadar estetika, tetapi merupakan desain yang emperkuat struktur bollard secara keseluruhan, Menyebarkan tekanan beban ke area yang lebih luas, Mengurangi konsentrasi tegangan, Membuat aliran gaya tarik dari tali turun secara bertahap ke base plate.
Area Kontak Tali Lebih Luas
Karena bentuknya yang melengkungbollard curve memberi tali kapal area kontak lebih panjang. Semakin luas permukaan kontak, semakin besar nilai friksinya. Dampak teknisnya:
- tali lebih stabil,
- tahan terhadap perpindahan posisi,
- aman terhadap perubahan sudut tarik vertikal dan horizontal.
Area kontak yang luas inilah yang membuat bollard curve cocok untuk operasi tambat yang menangani kapal besar dengan gaya tarik tinggi.
Distribusi dan Arah Beban
Tidak seperti bollard bitt yang bekerja optimal ketika beban datang dari satu arah, bollard curve dirancang untuk menahan gaya:
- dari kiri-kanan (horizontal angle changes),
- dari atas-bawah (vertical angle changes akibat pasang surut),
- dari kombinasi gerakan kapal akibat angin, arus, dan gelombang.
Desain melengkung sudah dihitung sedemikian rupa agar tali tetap stabil meski terjadi perubahan arah gaya secara mendadak. Bollard curve memiliki kemampuan alami untuk menjaga tali tetap berada pada posisi aman meski kapal:
- goyang akibat gelombang,
- berayun akibat arus,
- berubah posisi setelah manuver tugboat,
- mengalami variasi draft akibat bongkar muat.
Stabilitas ini berasal dari kombinasi:
- friksi tinggi,
- kontur lengkung,
- distribusi beban merata,
- desain head yang menjaga tali tetap “terkunci”.
Efisiensi Operasional Lebih Baik
Ciri lainnya adalah bollard curve sangat ramah untuk operasional mooring. Operator lebih mudah:
- meletakkan tali,
- mengatur posisinya,
- memindahkan tali jika perlu,
- memastikan tali berada pada posisi aman.
- Bentuk lengkung bekerja sebagai “guide” alami bagi tali saat proses tambat dilakukan.
Prinsip Kerja dari Bollard Curve
Bollard Curve bekerja dengan menerima gaya tarik dari tali tambat kapal dan meneruskannya ke struktur fondasi dermaga. Saat kapal bersandar, tali mooring dililitkan pada kepala bollard. Tarikan akibat angin, arus, gelombang, atau pergerakan kapal kemudian diterima oleh badan bollard sebagai beban tarik dan lateral.
Gaya tersebut diteruskan melalui badan bollard menuju base plate, anchor bolt, dan beton dermaga. Karena itu, kemampuan menahan beban tidak hanya bergantung pada material bollard, tetapi juga pada sistem pemasangan dan kekuatan fondasinya.
Bentuk lengkung membantu menjaga tali tetap stabil serta mengurangi gesekan dan tekukan berlebihan saat arah tarikan berubah. Dengan distribusi gaya yang baik, bollard dapat bekerja secara aman dalam menghadapi beban tambat dari berbagai arah.
Keunggulan yang Perlu Dipertimbangkan
Bollard Curve memiliki sejumlah keunggulan yang membuatnya sesuai untuk sistem tambat di berbagai fasilitas pelabuhan. Keunggulan tersebut tidak hanya berkaitan dengan kekuatan menahan tarikan tali, tetapi juga bagaimana beban diteruskan ke struktur dermaga, kemudahan pengelolaan tali, serta fleksibilitas penggunaannya.
Namun, pemilihan bollard tetap perlu disesuaikan dengan kapasitas tambat, karakteristik kapal, konfigurasi mooring, dan kekuatan struktur dermaga. Beberapa aspek berikut dapat menjadi pertimbangan sebelum menentukan jenis dan spesifikasi bollard.
Distribusi Beban
Salah satu keunggulan desain lengkung adalah kemampuannya membantu mengarahkan dan mendistribusikan gaya tarik dari tali tambat secara lebih stabil. Ketika kapal mengalami pergerakan akibat angin, arus, gelombang, atau perubahan pasang surut, gaya yang diterima bollard dapat berubah secara dinamis.
Permukaan yang melengkung memberikan bidang kontak yang lebih sesuai dengan arah tarikan tali. Dengan demikian, beban tidak hanya bekerja pada satu area kecil. Kondisi ini membantu mengurangi konsentrasi tegangan pada komponen dan mendukung kestabilan sistem tambat.
Meski demikian, distribusi beban tidak hanya ditentukan oleh bentuk bollard. Kapasitas anchor bolt, kualitas beton, desain fondasi, serta konfigurasi titik tambat juga harus diperhitungkan agar seluruh sistem mampu menerima beban sesuai perencanaan.
Pengelolaan Tali Tambat
Desain permukaan yang lebih halus dan membulat dapat membantu mengurangi gesekan berlebihan pada tali tambat. Tali dapat mengikuti arah tarikan dengan lebih baik tanpa terlalu banyak mengalami tekanan pada sudut yang tajam.
Hal ini menjadi penting karena tali tambat merupakan bagian utama dalam menjaga posisi kapal selama proses sandar. Gesekan dan tekanan yang berulang dapat mempercepat keausan, terutama pada operasi dengan frekuensi tambat yang tinggi.
Selain itu, bentuk curve memberikan ruang yang relatif lebih mudah untuk proses pemasangan, pelilitan, maupun pelepasan tali. Pengelolaan yang lebih praktis dapat membantu mempercepat aktivitas mooring sekaligus mendukung keselamatan petugas di area dermaga.
Fleksibilitas Penggunaan
Bollard Curve dapat digunakan pada berbagai kebutuhan tambat, mulai dari fasilitas pelabuhan umum hingga dermaga yang menangani kapal dengan ukuran dan karakteristik berbeda. Penggunaannya dapat mencakup kapal kargo, kapal kontainer, kapal penumpang, tugboat, maupun jenis kapal lainnya, selama kapasitas bollard sesuai dengan beban tambat yang direncanakan.
Fleksibilitas tersebut memberikan keuntungan bagi pengelola pelabuhan karena satu sistem dapat mendukung beragam aktivitas operasional. Namun, bukan berarti satu spesifikasi dapat digunakan untuk semua kapal.
Pemilihan kapasitas tetap perlu mempertimbangkan ukuran kapal, gaya lingkungan, pola penempatan tali, jumlah titik tambat, serta kondisi operasional dermaga. Dengan perencanaan yang tepat, penggunaan bollard dapat lebih efisien tanpa mengorbankan aspek keselamatan.
Integrasi dengan Infrastruktur Dermaga
Kinerja bollard sangat bergantung pada bagaimana komponen tersebut terintegrasi dengan struktur dermaga. Sistem pemasangan, anchor bolt, pelat dasar, dan kualitas beton harus mampu meneruskan gaya tarik menuju struktur utama secara aman.
Karena itu, pemasangan tidak cukup hanya mempertimbangkan posisi bollard di permukaan dermaga. Jarak antar titik tambat, kapasitas struktur, kondisi beton, serta detail sambungan perlu diperiksa sejak tahap perencanaan.
Integrasi yang tepat membuat beban tambat dapat disalurkan secara efektif ke struktur dermaga dan mengurangi risiko kerusakan pada area pemasangan. Dengan demikian, pemilihan Bollard Curve sebaiknya dilakukan sebagai bagian dari perencanaan mooring system secara keseluruhan, bukan sebagai komponen yang berdiri sendiri.
Keterbatasan dan Hal yang Perlu Diperhatikan
Meskipun memiliki desain yang fleksibel dan mendukung berbagai kebutuhan tambat, Bollard Curve tetap perlu dipilih berdasarkan kondisi operasional dermaga. Performa bollard tidak hanya ditentukan oleh bentuknya, tetapi juga kapasitas, sistem pemasangan, kondisi lingkungan, serta karakteristik beban yang diterima. Karena itu, beberapa aspek berikut perlu diperhatikan sejak tahap perencanaan hingga penggunaan agar sistem tambat dapat bekerja secara aman dan optimal.
Kapasitas Harus Sesuai Beban
Pemilihan kapasitas merupakan salah satu faktor paling penting dalam penggunaan Bollard Curve. Kapasitas bollard harus disesuaikan dengan gaya tarik yang mungkin terjadi akibat ukuran dan pergerakan kapal, angin, arus, gelombang, serta konfigurasi tali tambat.
Penggunaan bollard dengan kapasitas yang tidak sesuai dapat meningkatkan risiko kerusakan pada bollard maupun struktur pendukungnya. Sebaliknya, kapasitas yang terlalu besar tanpa mempertimbangkan kemampuan fondasi juga belum tentu memberikan sistem yang lebih aman.
Oleh sebab itu, penentuan kapasitas sebaiknya dilakukan berdasarkan perhitungan mooring dan kondisi aktual dermaga. Untuk fasilitas yang menangani kapal berukuran besar, spesifikasi dan jumlah titik tambat perlu dirancang secara khusus agar mampu menerima beban operasional dengan faktor keamanan yang memadai.
Pemasangan dan Fondasi
Kinerja bollard sangat dipengaruhi oleh kualitas pemasangannya. Posisi, alignment, anchor bolt, dan detail sambungan harus dipastikan sesuai dengan desain agar gaya tarik dari tali dapat diteruskan dengan baik ke struktur dermaga.
Fondasi juga tidak boleh diabaikan. Bollard dengan kapasitas tinggi membutuhkan struktur beton dan sistem anchoring yang mampu menahan gaya tarik sesuai perencanaan. Kesalahan pada posisi anchor bolt atau kondisi beton yang kurang baik dapat mengurangi kemampuan sistem dalam menerima beban.
Selain itu, arah lengkung dan posisi bollard perlu disesuaikan dengan pola tambat kapal. Dengan pemasangan yang presisi, potensi beban tidak terencana dan gesekan berlebihan pada tali dapat diminimalkan.
Perlindungan Korosi
Lingkungan pelabuhan memiliki tingkat paparan yang cukup tinggi terhadap air laut, kelembapan, udara asin, dan berbagai kontaminan. Kondisi tersebut dapat mempercepat proses korosi apabila permukaan bollard tidak mendapatkan perlindungan yang memadai.
Area lengkung dan bagian sambungan perlu mendapatkan perhatian khusus karena dapat lebih sulit dijangkau ketika dilakukan pengecatan atau pemeriksaan. Lapisan coating yang rusak sebaiknya segera diperbaiki agar korosi tidak berkembang lebih jauh.
Jenis material, sistem coating, serta metode perlindungan perlu disesuaikan dengan tingkat paparan lingkungan. Dengan perlindungan yang tepat, ketahanan komponen dapat dipertahankan dan kebutuhan perawatan jangka panjang dapat ditekan.
Pemeriksaan Bollard
Pemeriksaan diperlukan untuk memastikan bollard dan seluruh sistem pemasangannya tetap dalam kondisi baik. hal ini dapat mencakup kondisi permukaan, retak atau deformasi, korosi, anchor bolt, serta area beton di sekitar titik pemasangan.
Selain kondisi fisik, tali tambat dan area kontak antara tali dengan bollard juga perlu diperhatikan. Keausan akibat gesekan yang berulang dapat menjadi indikasi bahwa konfigurasi tambat atau arah gaya perlu dievaluasi.
Pemeriksaan sebaiknya dilakukan secara berkala dan lebih menyeluruh setelah terjadi kondisi operasional ekstrem, seperti cuaca buruk atau beban tambat yang tidak biasa. Dengan inspeksi yang konsisten, potensi kerusakan dapat diketahui lebih awal sebelum memengaruhi keselamatan aktivitas sandar.
Aplikasi Bollard Curve
Bollard Curve digunakan pada berbagai area yang membutuhkan titik tambat kapal dengan mempertimbangkan kekuatan, kemudahan pengelolaan tali, serta kesesuaian dengan desain dermaga. Bentuknya yang melengkung juga memungkinkan komponen ini berintegrasi dengan berbagai konfigurasi mooring sesuai kebutuhan operasional.
Penggunaannya dapat ditemukan pada fasilitas pelabuhan, terminal logistik, dermaga industri, hingga area sandar kapal dengan karakteristik operasional yang beragam. Pemilihan jenis dan kapasitas tetap perlu disesuaikan dengan ukuran kapal, gaya tarik, kondisi lingkungan, serta kemampuan struktur dermaga. Berikut beberapa aplikasi utamanya:
Pelabuhan Sungai dan Pelabuhan Skala Menengah
Bollard Curve sangat cocok digunakan di pelabuhan yang menangani kapal berukuran kecil hingga menengah,seperti:
- kapal penumpang lokal,
- kapal nelayan modern,
- kapal logistik sungai,
- kapal cepat antarprovinsi.
Desain lengkung memberi titik tambat yang nyaman untuk tali mooring dan meminimalkan risiko slip pada area dengan arus tidak terlalu kuat.
Dermaga Tambatan untuk Kapal Wisata dan Marina
Marina dan dermaga kapal wisata sering memilih bollard Curve karena tampilannya lebih estetik dibanding bollardindustri. Keuntungan aplikatifnya:
- Menyatu secara visual dengan kawasan waterfront,
- Cocok untuk dermaga resort, pelabuhan wisata, hingga kawasan tepian riverwalk,
- Mudah dipadukan dengan jalur pedestrian.
Terminal Penumpang dan Dermaga City Port
Terminal penumpang kota yang melayani kapal cepat, feri, atau kapal transportasi publik menggunakan bollard Curve sebagai titik tambat sekunder. Aplikasinya meliputi:
- Tambatan saat kapal berhenti singkat,
- Area embarkasi–debarkasi,
- Zona parkir kapal kecil.
Desain melengkung membantu mempercepat proses tambat karena tali lebih mudah dikaitkan.
Tambatan Kapal Servis dan Kapal Operasional
Bollard Curve juga cocok untuk area tambat kapal operasional seperti:
- Kapal supply pelabuhan,
- Kapal pandu (pilot boat),
- Kapal SAR,
- Kapal patroli.
Bollard Curve yang memiliki permukaan kontak lebih ramah terhadap tali dapat mengurangi keausan.
Kawasan Industri yang Memiliki Kanal Logistik Air
Beberapa kawasan industri dengan akses kanal atau sungai menggunakan bollard Curve untuk kapal barang kecil atau tongkang ringan. Aplikasinya antara lain:
- Titik tambat saat bongkar-muat,
- Area singgah kapal distribusi,
- Zona parkir perahu logistik internal.
Proyek Infrastruktur Pemerintah dan Revitalisasi Dermaga Lama
Dalam proyek renovasi pelabuhan, pemerintah sering memilih bollard Curve sebagai pengganti bollard lama karena:
- Mudah menyesuaikan dengan desain dermaga modern,
- Tidak mengganggu struktur beton existing,
- Tampilan baru lebih rapi dan modular.

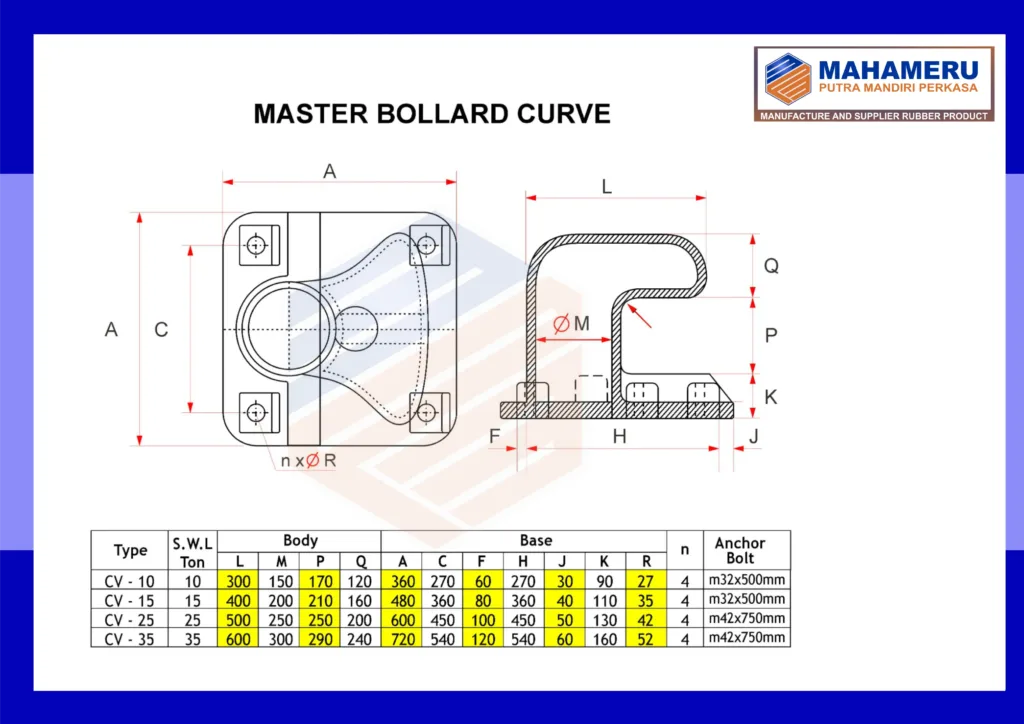

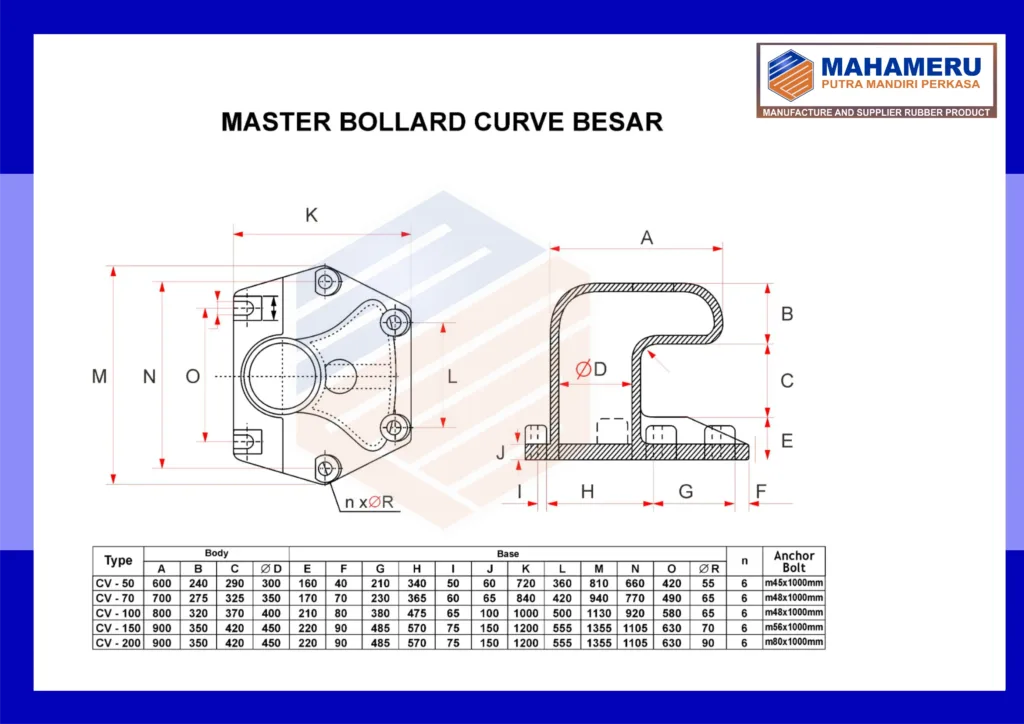

Ukuran Bollard Curve dan Cara Menentukan Ukurannya
Ukuran Bollard Curve perlu disesuaikan dengan kebutuhan sistem tambat pada dermaga. Selain dimensi fisik, kapasitas kerja atau Safe Working Load (SWL) menjadi salah satu pertimbangan utama karena bollard menerima gaya tarik dari tali kapal selama proses sandar dan bertambat.
Dalam praktiknya, kapasitas Bollard Curve dapat dibuat dalam beberapa kelas sesuai kebutuhan proyek. Sebagai gambaran, Bollard Curve 10 ton hingga 200 ton dapat digunakan sebagai referensi kapasitas, tetapi pilihan akhirnya harus mengikuti hasil perhitungan beban tambat dan desain struktur dermaga.
Kapasitas Umum Bollard Curve
- 10 – 20 ton Dermaga kecil, kapal ringan, atau area tambat dengan beban relatif rendah
- 30- 50 ton Dermaga kapal kecil hingga menengah
- 70 – 100 ton Dermaga dengan kebutuhan tambat kapal yang lebih besar
- 150 – 200 ton Dermaga dengan beban tambat tinggi dan kebutuhan kapasitas lebih besar
Angka tersebut merupakan referensi kelas kapasitas, bukan ukuran standar yang berlaku untuk seluruh proyek. Dimensi seperti tinggi bollard, lebar, panjang, diameter atau ketebalan bagian konstruksi, ukuran base plate, serta jumlah dan ukuran anchor bolt dapat berbeda berdasarkan desain dan produsen.
Karena itu, pemilihan Bollard Curve sebaiknya tidak dilakukan hanya dengan melihat kapasitas tonase. Kondisi kapal, konfigurasi tali tambat, arah gaya tarik, pengaruh angin dan arus, kondisi struktur dermaga, serta faktor keselamatan perlu diperhitungkan agar bollard dan sistem fondasinya dapat bekerja sesuai kebutuhan.
Cara Menentukan Ukuran Bollard Curve
Untuk menentukan ukuran dan kapasitas yang sesuai, data proyek perlu dianalisis terlebih dahulu. Beberapa informasi yang dapat menjadi dasar antara lain ukuran dan jenis kapal, kondisi lingkungan perairan, konfigurasi mooring line, jarak antar titik tambat, serta kapasitas struktur beton tempat bollard dipasang.
Sebagai contoh, kebutuhan Bollard Curve 50 ton tentu berbeda dengan Bollard Curve berkapasitas 100 ton. Selain kemampuan bollard menerima gaya tarik, anchor bolt dan struktur fondasi juga harus mampu meneruskan beban tersebut ke struktur dermaga.
Dengan demikian, istilah “ukuran Bollard Curve” sebaiknya dipahami sebagai kombinasi antara kapasitas, dimensi konstruksi, material, dan sistem pemasangan. Konsultasi teknis diperlukan apabila proyek memiliki beban tambat yang tinggi atau kondisi operasional yang kompleks.
Kesimpulan
Bollard Curve merupakan salah satu komponen penting dalam sistem tambat kapal yang berfungsi sebagai titik pengikatan tali pada struktur dermaga. Bentuknya yang melengkung dirancang untuk membantu pengelolaan tali dan menerima gaya tarik dari berbagai kondisi operasional. Karena itu, pemilihannya perlu mempertimbangkan kapasitas tambat, jenis kapal, konfigurasi tali, kondisi perairan, serta kekuatan struktur dermaga.
Ukuran dan kapasitas Bollard Curve juga tidak dapat ditentukan hanya berdasarkan dimensi fisiknya. Kapasitas seperti 10 ton hingga kapasitas yang lebih besar perlu disesuaikan dengan kebutuhan desain dan beban tambat pada proyek. Selain bollard, sistem anchor bolt dan fondasi juga harus diperhitungkan agar seluruh sistem dapat bekerja secara aman dan sesuai peruntukannya.
FAQ Bollard Curve
1. Apa fungsi utama Bollard Curve?
Bollard Curve berfungsi sebagai titik tambat untuk mengikat tali kapal pada dermaga. Perangkat ini menerima gaya tarik dari tali dan meneruskannya melalui struktur bollard, anchor bolt, hingga ke fondasi dermaga.
2. Apakah Bollard Curve cocok untuk semua jenis kapal?
Tidak selalu. Pemilihannya harus disesuaikan dengan ukuran kapal, gaya tarik tali, konfigurasi mooring, kondisi perairan, serta kapasitas struktur dermaga. Kapasitas produk perlu ditentukan berdasarkan kebutuhan teknis proyek.
3. Apa yang membedakan Bollard Curve dengan Bitt Bollard?
Perbedaan utamanya terdapat pada desain konstruksi dan karakteristik area tempat tali dililitkan. Bollard Curve memiliki kontur melengkung, sedangkan Bitt Bollard umumnya menggunakan konfigurasi tiang atau kepala bollard yang berbeda. Pemilihan sebaiknya berdasarkan kebutuhan beban dan konfigurasi mooring, bukan hanya bentuk.
4. Bagaimana menentukan ukuran Bollard Curve?
Ukuran tidak cukup ditentukan berdasarkan dimensi fisik. Kapasitas tarik, gaya mooring, ukuran kapal, arah gaya, konfigurasi anchor bolt, dan kekuatan struktur dermaga perlu dipertimbangkan secara bersamaan.
5. Apakah Bollard Curve membutuhkan perawatan?
Ya. Pemeriksaan berkala diperlukan untuk melihat kondisi permukaan, coating, base plate, anchor bolt, dan beton di sekitar titik pemasangan. Tali tambat yang digunakan juga perlu diperiksa secara rutin.
6. Apa yang perlu disiapkan sebelum meminta penawaran?
Sebaiknya siapkan informasi mengenai jenis dan ukuran kapal, kapasitas tambat yang dibutuhkan jika sudah tersedia, jumlah bollard, kondisi dermaga, lokasi proyek, serta gambar atau data teknis pemasangan. Semakin lengkap informasi yang diberikan, semakin mudah spesifikasi produk disesuaikan.
