Pendahuluan Rubber Fender D

Melindungi Infrastruktur Maritim dengan Solusi Klasik dan
Efisien

Infrastruktur pelabuhan dan fasilitas maritim merupakan aset
vital yang terus terpapar risiko kerusakan, terutama akibat benturan saat kapal
merapat atau berlabuh. Untuk memitigasi risiko ini, berbagai sistem
perlindungan dermaga (disebut fendering system) telah dikembangkan.

Di antara berbagai jenis fender yang ada, Rubber FenderD
telah lama menjadi salah satu pilihan paling fundamental, serbaguna, dan
populer di seluruh dunia. Dikenal karena bentuk penampang melintangnya yang
khas menyerupai huruf ‘D’ dengan sisi belakang datar dan sisi depan melengkung
– fender ini menawarkan kombinasi unik antara efektivitas biaya, kemudahan
instalasi, dan daya tahan yang andal.

Mengenal Rubber Fender D

Rubber Fender D adalah salah satu jenis sistem perlindungan
dermaga atau kapal yang paling umum digunakan, dirancang untuk menyerap energi
kinetik benturan saat kapal berlabuh atau merapat. Dinamakan “tipe D”
karena penampang melintangnya menyerupai huruf D, dengan bagian belakang datar
untuk memudahkan pemasangan langsung ke permukaan dermaga. Bentuk ini
memberikan stabilitas yang baik dan area kontak yang relatif besar.

Fender ini diproduksi melalui proses ekstrusi dari karet
alam atau karet sintetis EPDM/SBR bermutu tinggi, yang menjamin daya tahan
unggul terhadap abrasi, ozon, dan air laut. Terdapat dua variasi utama: Rubber Fender
D-D dan Rubber Fender D-O. Fender berongga menawarkan defleksi yang lebih besar
dan penyerapan energi yang lebih tinggi per unit berat, menjadikannya ideal
untuk kapal-kapal berukuran kecil hingga menengah atau dermaga dengan ruang
terbatas.

Pemasangannya sangat fleksibel, dapat dilakukan secara
horizontal maupun vertikal, biasanya menggunakan baut jangkar yang melewati
lubang-lubang yang telah dibor di sepanjang bagian datar fender. Karena
efisiensi biaya dan kemudahan instalasi ini, rubber fender ini merupakan solusi
yang sangat populer dan serbaguna di pelabuhan, marina, dan fasilitas
pendaratan feri di seluruh dunia.

3D Rubber Fender D

Fungsi Utama & Keunggulan Rubber Fender D

Rubber Fender D
dikenal sebagai solusi yang efisien, serbaguna, dan ekonomis, menjadikannya
pilihan andalan untuk berbagai fasilitas maritim dan darat.

1. Fungsi Inti: Perlindungan Benturan Optimal

Fungsi utama dari rubber fender ini adalah sebagai shock
absorber atau peredam kejut.

• Penyerapan Energi (Energy Absorption): Fender ini mampu
  menyerap energi kinetik yang dihasilkan saat kapal berlabuh atau merapat ke
  dermaga. Meskipun memiliki gaya reaksi yang sedang, ia memberikan penyerapan
  energi yang cukup tinggi, terutama untuk dermaga kecil hingga menengah.

• Melindungi Struktur: Dengan menyerap benturan, fender ini
  mencegah kerusakan struktural serius pada lambung kapal, dinding dermaga, jeti,
  tiang pancang, dan infrastruktur lainnya.

2. Keunggulan Desain dan Pemasangan (Daya Tarik Utama)

Desain berbentuk “D” dengan permukaan belakang
yang rata adalah kunci fleksibilitas dan popularitasnya:

• Pemasangan yang Mudah dan Cepat: Sisi belakang yang datar
  (rata) memungkinkan pemasangan yang langsung dan kokoh ke berbagai jenis
  permukaan (beton, baja, kayu) menggunakan baut jangkar atau batang datar.

• Fleksibilitas Instalasi: Dapat dipasang secara horizontal
  (cocok untuk pasang surut rendah) maupun vertikal (cocok untuk pasang surut
  tinggi), dan juga dapat dipasang pada sudut-sudut atau tikungan dermaga.

• Ringan dan Serbaguna: Relatif lebih ringan dibandingkan
  fender heavy-duty lainnya, mempermudah pengangkatan dan penggantian.

3. Daya Tahan dan Biaya Operasional

Diproduksi dari karet bermutu tinggi (NR/SBR/EPDM), fender
ini menawarkan efisiensi jangka panjang:

• Durabilitas Tinggi: Tahan terhadap abrasi, air laut, sinar
  UV, dan kondisi cuaca ekstrem, memastikan masa pakai yang lama.

• Biaya Efisien: Memiliki harga yang relatif lebih ekonomis
  (biaya produksi dan instalasi rendah) dibandingkan fender kelas berat (seperti
  Rubber Fender Cell atau Rubber Fender Cone), namun tetap memberikan performa
  perlindungan yang memadai untuk aplikasinya.

4. Aplikasi Serbaguna

Fender ini sangat populer karena kemampuannya beradaptasi di
berbagai lokasi:

• Dermaga Kecil dan Menengah: Ideal untuk marina, dermaga
  kapal nelayan, dermaga feri, dan jeti di pelabuhan kecil.

• Kapal Kerja: Sering digunakan sebagai bumper di sisi kapal
  penarik (tugboat), kapal patroli, dan kapal tongkang.

• Aplikasi Darat: Digunakan sebagai bumper loading dock atau
  pelindung dinding gudang dari benturan truk dan kendaraan industri saat bongkar
  muat.

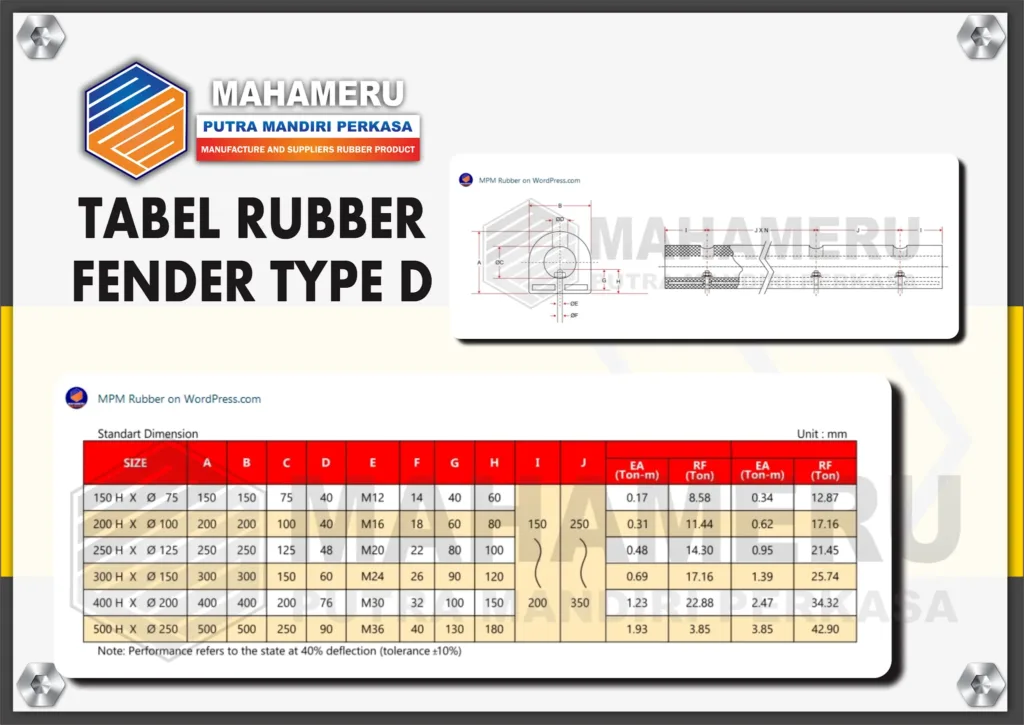

Tabel Rubber Fender D

Analisis Kinerja Teknis Sistem Rubber Fender D

Analisis kinerja teknis sistem Rubber Fender D di dermaga adalah
aspek krusial dalam rekayasa pelabuhan. Bagian ini berfokus pada tiga elemen
utama: konsep penyerapan energi, interpretasi kurva kinerja, dan perhitungan
kebutuhan fender, yang semuanya akan dijelaskan tanpa menggunakan rumus
matematis.

1. Konsep Dasar Penyerapan Energi

Sistem fender bertindak sebagai bantalan pelindung antara
lambung kapal dan struktur dermaga selama proses sandar. Tujuannya adalah
menyerap energi benturan kapal dan mengurangi gaya reaksi yang ditransfer ke
dermaga dan kapal.

a. Definisi Energi Absorpsi

Energi Absorpsi (Energy Absorption – EA) mengacu pada jumlah
energi kinetik yang dapat diserap oleh fender ketika kapal menabraknya. Energi
ini diukur dalam satuan yang merepresentasikan usaha yang dilakukan untuk
mendeformasi material fender. Fender yang efektif harus mampu menyerap energi
sebesar mungkin untuk melambatkan kapal secara aman. Besarnya energi yang
diserap oleh fender ini setara dengan luas area di bawah kurva Gaya-Defleksi.

b. Definisi Gaya Reaksi

Gaya Reaksi (Reaction Force – R) adalah gaya balik yang
diberikan oleh fender ke lambung kapal dan ke struktur dermaga sebagai respons
terhadap defleksi (pemampatan) akibat benturan. Besaran gaya ini harus dijaga
serendah mungkin untuk mencegah kerusakan struktural pada dermaga maupun
lambung kapal. Gaya Reaksi tertinggi terjadi saat fender mencapai defleksi
maksimumnya.

Secara ideal, sistem fender dirancang untuk mencapai energi
absorpsi maksimum dengan menghasilkan gaya reaksi minimum. Keseimbangan ini
adalah kunci untuk pendaratan kapal yang aman dan perlindungan infrastruktur.

2. Kinerja Rubber Fender D

Kinerja teknis sebuah fender sering digambarkan menggunakan
Kurva Kinerja Rubber Fender D, yang memplot hubungan antara Gaya Reaksi dan
Defleksi (pemampatan) fender. Kurva ini adalah alat interpretasi paling penting
bagi insinyur.

Pembacaan dan Interpretasi Grafik

• Sumbu-X (Defleksi): Menunjukkan seberapa jauh fender
  termampatkan, biasanya dinyatakan sebagai persentase dari tinggi/kedalaman awal
  fender. Defleksi bergerak dari nol (kondisi awal) hingga defleksi maksimum yang
  diizinkan (titik batas aman).

• Sumbu-Y (Gaya Reaksi): Menunjukkan besaran gaya yang
  dihasilkan fender seiring pemampatan. Gaya ini meningkat seiring dengan
  peningkatan defleksi.

• Bentuk Kurva Gaya-Defleksi: Untuk sebagian besar fender,
  kurva ini tidak linear. Awalnya, peningkatan defleksi hanya menghasilkan
  peningkatan Gaya Reaksi yang relatif kecil. Namun, saat defleksi mendekati
  nilai maksimum, kurva akan menanjak curam, menunjukkan bahwa gaya yang
  dihasilkan meningkat secara signifikan untuk sedikit pemampatan tambahan.

• Interpretasi Absorpsi Energi: Area di bawah kurva
  Gaya-Defleksi merepresentasikan Energi Absorpsi. Fender dengan kinerja optimal
  akan memiliki area di bawah kurva yang besar (EA tinggi) tanpa memiliki puncak
  Gaya Reaksi (R) yang terlalu tajam dan tinggi. Kurva yang “melandai”
  (tidak terlalu curam) namun panjang menunjukkan penyerapan energi yang efisien
  dan lembut.

3. Perhitungan Kebutuhan Rubber Fender D

Perancangan sistem Rubber Fender D dimulai dengan menentukan
energi kinetik kapal yang harus diserap oleh fender. Ini adalah energi yang
harus diatasi oleh fender agar kapal berhenti dengan aman.

Rumus Dasar Perhitungan Energi Kinetik Kapal

Secara konseptual, energi kinetik sebuah kapal yang bergerak
menuju dermaga tergantung pada tiga faktor utama: massa efektif kapal (yang
berhubungan langsung dengan bobot mati atau displacement), kecepatan pendekatan
kapal saat menyentuh fender, dan perkalian keduanya. Semakin besar massa dan
kecepatan, semakin besar energi yang harus diserap.

Rubber Fender D

Faktor Koreksi yang Harus Dipertimbangkan

Energi kinetik murni ini kemudian harus disesuaikan dengan
beberapa faktor koreksi untuk mencerminkan kondisi dunia nyata yang kompleks:

1. Faktor Sudut (Angular Factor)

Kapal jarang bersandar tepat
tegak lurus (90°) terhadap dermaga. Jika kapal mendekat pada suatu sudut, hanya
sebagian energi yang diserap oleh fender, dan ada potensi gesekan atau benturan
di sisi lain yang tidak terlindungi. Faktor ini memperhitungkan efektivitas
fender dalam menyerap energi sandar pada sudut tertentu.

2. Faktor Kelompok (Group Factor)

Ketika dermaga menggunakan
sekelompok fender (misalnya, dua atau tiga fender sejajar) dan kapal bersandar
pada beberapa fender secara bersamaan, total energi didistribusikan ke seluruh
kelompok. Faktor ini memperkirakan bagaimana energi didistribusikan di antara
fender-fender yang bekerja secara simultan.

3. Faktor Geometri (Berthing Structure Factor)

Faktor ini
memperhitungkan geometri fender, struktur dermaga, dan bentuk lambung kapal.
Misalnya, bentuk cembung atau cekung pada lambung kapal dapat memengaruhi
distribusi gaya.

4. Faktor Kekakuan (Softness Factor/Eccentricity Factor)

Faktor ini mempertimbangkan bagaimana energi benturan didistribusikan ke kapal
itu sendiri. Ketika fender tidak bersentuhan tepat di titik pusat massa kapal,
akan terjadi gerakan rotasi (memutar). Faktor ini mencerminkan energi yang
dihabiskan untuk menyebabkan gerakan rotasi ini, sehingga energi yang tersisa
yang harus diserap oleh fender berkurang.

Rubber Fender D

Tipe – Tipe Rubber Fender D

Rubber Fender D memiliki 2 tipe yaitu Rubber Fender D-D dan
Rubber Fender D-O

1. Rubber Fender D-D

Rubber Fender D-D adalah fender dengan penampang luar
berbentuk huruf D, dan memiliki rongga berbentuk huruf D (setengah lingkaran)
yang besar di bagian dalamnya, dekat dengan permukaan yang dipasang ke dermaga.

• Keunggulan Kinerja: Rongga berbentuk D ini memungkinkan
  fender menjadi lebih fleksibel dan memiliki tingkat defleksi yang sedikit lebih
  tinggi dibandingkan Tipe D-O, sehingga menghasilkan penyerapan energi yang
  lebih lembut (soft).

• Struktur: Karena rongga yang besar berada di belakang,
  dinding karet yang menghadap dermaga relatif tipis. Fender ini sering dipilih
  untuk instalasi di mana fleksibilitas adalah prioritas.

• Pemasangan: Umumnya dipasang dengan satu baris baut yang
  menembus bagian padat di atas rongga.

2. Rubber Fender D-O

Rubber Fender D-O juga memiliki penampang luar berbentuk D,
tetapi rongga internalnya berbentuk huruf O (lingkaran atau silinder) yang
terletak di tengah bodi fender.

• Keunggulan Kinerja: Dengan rongga O yang terpusat, fender
  ini memiliki lebih banyak material karet padat di sekelilingnya, terutama di
  bagian belakang. Hal ini membuat fender ini menjadi lebih kaku (stiff),
  menghasilkan gaya reaksi yang sedikit lebih tinggi, namun juga menawarkan daya
  tahan yang sangat baik.

• Struktur: Dinding belakang fender ini lebih tebal dan kokoh
  karena adanya material karet tambahan di antara rongga O dan permukaan
  pemasangan.

• Pemasangan: Karena kekokohannya, fender yang berukuran besar
  seringkali dipasang menggunakan dua baris baut (atas dan bawah rongga O) untuk
  memastikan ikatan yang sangat kuat dan mencegah splitting pada saat benturan.

Secara ringkas, Tipe D-O lebih kokoh dan kaku, ideal untuk
beban benturan yang lebih terpusat. Sementara Tipe D-D lebih fleksibel dan
lembut, memberikan fendering yang lebih responsif terhadap benturan. Kedua
jenis ini tetap menjadi pilihan ekonomis dan efektif untuk dermaga kecil dan
kapal tunda.

Rubber Fender D 150

Rubber Fender 200

Rubber Fender D 250

Rubber Fender D 300

Rubber Fender 400

Rubber Fender 500

Ukuran Rubber Fender D

Rubber Fender D diproduksi dalam berbagai ukuran standar,
memungkinkan insinyur memilih fender yang tepat berdasarkan kebutuhan energi
sandar spesifik, ukuran kapal, dan struktur dermaga. Ukuran Fender ini umumnya
didefinisikan oleh dimensi penampang silangnya (cross-section) dan panjang
totalnya.

1. Dimensi Penampang (Cross-Section)

Dimensi penampang adalah spesifikasi paling kritis dari
Fender ini. Ukuran ini biasanya dinyatakan dalam milimeter (mm) dan mengacu
pada lebar (tinggi) dan kedalaman fender ketika dilihat dari samping.

• Kedalaman (Depth / Lebar Pemasangan): Ini adalah dimensi
  dari permukaan terluar yang bersentuhan dengan kapal hingga permukaan
  pemasangan yang menempel ke dermaga. Kedalaman ini menentukan seberapa jauh
  fender menonjol dari muka dermaga. Kedalaman fender berbanding lurus dengan
  kapasitas penyerapan energi dan gaya reaksi yang dihasilkan.

• Tinggi (Height): Ini adalah dimensi vertikal fender. Pada
  Fender ini, tinggi dan kedalaman seringkali nilainya berdekatan, karena
  penampang luarnya adalah setengah lingkaran.

Contoh Ukuran Standar (Diameter/Tinggi x Kedalaman):

• Kecil: 100×100 mm, 150×150 mm

• Sedang: 200×200 mm, 250×250 mm, 300×300 mm

• Besar: 400×400 mm

Semakin besar dimensi penampang, semakin besar volume karet,
yang menghasilkan kapasitas energi yang lebih tinggi dan daya tahan yang lebih
besar. Fender yang lebih kecil (misalnya, 100×100 mm) cocok untuk jetty
kecil dan perahu rekreasi, sedangkan ukuran besar (misalnya, 400×400 mm)
digunakan untuk kapal tunda besar atau dermaga yang melayani kapal kargo ukuran
menengah.

2. Panjang Fender (Length)

Fender ini diproduksi dalam panjang tertentu, seringkali
antara 1 meter hingga 3,5 meter per segmen standar, tergantung pada kemampuan
ekstrusi pabrik.

• Ekstrusi: Fender ini dibuat melalui proses ekstrusi, di mana
  kompon karet dipaksa melalui cetakan untuk menciptakan penampang yang
  berkelanjutan. Hal ini memungkinkan fender diproduksi dalam segmen panjang yang
  kemudian dipotong sesuai kebutuhan lapangan.

• Pemasangan di Lapangan: Panjang segmen yang dibutuhkan di
  lapangan ditentukan oleh panjang area dermaga yang harus dilindungi.
  Segmen-segmen fender dipasang secara berdampingan atau berkelanjutan di
  sepanjang garis dermaga menggunakan baut.

• Sambungan: Pada pemasangan berkelanjutan, ujung-ujung segmen
  dipotong secara diagonal atau tegak lurus untuk meminimalkan celah, memastikan
  permukaan perlindungan yang mulus.

Faktor Penentu Ukuran

Pemilihan ukuran penampang Tipe D didasarkan pada
perhitungan rekayasa kritis:

1. Energi Sandar Desain

Ukuran (kedalaman) fender harus
dipilih sedemikian rupa sehingga Energi Absorpsi (EA) nominalnya sedikit lebih
besar daripada Energi Sandar Desain kapal yang paling kritis.

2. Gaya Reaksi Maksimum

Gaya Reaksi (R) maksimum yang
dihasilkan oleh fender pada defleksi penuh tidak boleh melebihi kapasitas
desain kekuatan struktural dermaga. Dermaga yang kurang kokoh hanya dapat
menahan Gaya Reaksi dari Fender ini berukuran sedang atau kecil.

3. Jenis Rongga

Seperti yang telah dijelaskan, Fender D-O
(dengan rongga lingkaran di tengah) umumnya memiliki karakteristik yang sedikit
lebih kaku dan kuat dibandingkan Fender D-D (dengan rongga setengah lingkaran).
Ini berarti, pada dimensi penampang yang sama, Tipe D-O mungkin menawarkan
sedikit peningkatan kapasitas energi, tetapi dengan gaya reaksi yang lebih
tinggi.

Secara keseluruhan, dimensi Tipe D harus dipilih untuk
mencapai keseimbangan yang tepat: cukup besar untuk menyerap energi benturan
kapal secara aman (EA), tetapi tidak terlalu besar sehingga Gaya Reaksi yang
dihasilkannya merusak struktur dermaga.

Rubber Fender D

Metode Aplikasi dan Instalasi  Rubber Fender D

Penerapan dan instalasi fender di lapangan adalah tahap
krusial yang menentukan efektivitas jangka panjang sistem perlindungan dermaga.
Pemasangan  Rubber Fender D, salah satu
jenis fender yang paling umum, memerlukan perhatian khusus pada metode
pemasangan dan penggunaan aksesori pendukung yang tepat.

1. Jenis Pemasangan
Rubber Fender D

Rubber Fender D
memiliki penampang berbentuk setengah lingkaran atau D, dirancang untuk
menyerap benturan sedang pada dermaga, terutama untuk kapal kecil hingga
menengah. Ada dua metode utama pemasangan yang digunakan, yang dipilih
berdasarkan jenis struktur dermaga (baru atau eksisting) dan kebutuhan beban.

Metode 1: Pemasangan dengan Baut Tanam (Embedded Bolts)

Metode pemasangan dengan baut tanam (embedded bolts) adalah
metode yang ideal untuk proyek dermaga baru atau ketika perbaikan besar sedang
dilakukan pada struktur beton. Dalam metode ini, baut-baut jangkar baja
dipasang dan ditanam (di-cor) langsung ke dalam beton dermaga saat proses
pengecoran berlangsung.

• Pra-Pemasangan: Baut-baut jangkar, yang biasanya berupa baut
  J atau baut L, diikatkan pada tulangan baja struktur dermaga sebelum pengecoran
  beton. Jarak dan posisi baut harus diukur dan diposisikan secara presisi agar
  sesuai dengan lubang yang telah dibor sebelumnya pada bodi fender.

• Pengecoran: Setelah baut terpasang dengan kuat pada
  posisinya, proses pengecoran beton dilakukan. Baut-baut ini menjadi bagian
  integral dan permanen dari struktur beton dermaga.

• Instalasi Fender: Setelah beton mengeras sempurna,  Rubber Fender ini diangkat dan diposisikan
  sedemikian rupa sehingga lubang pada fender sejajar dengan baut-baut yang
  menonjol dari muka beton.

• Pengencangan: Fender kemudian diikat dengan mur dan washer
  pada ujung baut yang menonjol.

Keunggulan metode ini adalah memberikan kekuatan ikatan yang
sangat tinggi dan permanen antara fender dan struktur. Karena baut tertanam
jauh di dalam beton, gaya tarik dan geser yang ditransfer ke fender dapat
didistribusikan secara lebih efektif, sehingga sangat mengurangi risiko fender
terlepas akibat gaya benturan kapal yang berulang.

Metode 2: Pemasangan dengan Baut Tembus (Through Bolts)

Pemasangan dengan baut tembus (through bolts) sering
digunakan ketika fender dipasang pada struktur yang sudah ada (dermaga
eksisting), atau pada struktur yang memiliki pelat pendukung yang memungkinkan
pengeboran tembus. Metode ini melibatkan pengeboran lubang yang melewati
seluruh ketebalan dinding dermaga atau pelat pendukungnya.

• Pengeboran: Lubang-lubang dibor melalui bodi fender,
  kemudian lubang yang sama dilanjutkan menembus struktur dermaga.

• Pemasangan Baut: Baut panjang dimasukkan dari sisi depan
  fender, menembus dinding dermaga hingga keluar di sisi belakang struktur.

• Pengencangan: Mur dan washer dipasang dan dikencangkan pada
  kedua ujung baut (depan, di fender, dan belakang, di sisi struktur dermaga).

Keunggulan utama metode ini adalah kemudahan dan kecepatan
instalasi pada struktur yang sudah ada tanpa memerlukan pembongkaran beton yang
ekstensif. Selain itu, metode ini memungkinkan penggantian fender yang rusak
dengan relatif mudah. Meskipun demikian, metode ini memerlukan akses yang
memadai ke sisi belakang struktur untuk pengencangan mur. Kekuatan geser dan
tarik yang dihasilkan umumnya cukup memadai untuk  Rubber Fender D pada kondisi beban sandar
normal.

2. Aksesori Pendukung: Pemerataan Beban

Aksesori pendukung memegang peran vital dalam menjamin
keandalan dan daya tahan sistem fender. Dua aksesori utama adalah washer dan
pelat baja (backing plate).

Penggunaan Washer

Washer (ring) adalah pelat logam kecil berbentuk cakram
dengan lubang di tengah, ditempatkan di bawah mur. Fungsinya tidak hanya untuk
mencegah mur melonggar, tetapi yang paling penting adalah mendistribusikan gaya
pengencangan dari mur ke permukaan material fender atau pelat pendukung. Tanpa
washer, tegangan dari pengencangan mur akan terkonsentrasi di area kecil,
berpotensi merusak atau merobek material karet fender.

Penggunaan Pelat Baja (Backing Plate)

Pelat Baja (backing plate) atau Pelat Pendukung adalah pelat
logam tebal yang ditempatkan di antara kepala baut (atau mur) dan permukaan
Rubber Fender D. Pelat ini memiliki fungsi ganda:

• Pemerataan Beban Sandar: Ketika kapal menabrak fender, gaya
  reaksi terdistribusi ke seluruh permukaan kontak antara fender dan dermaga.
  Namun, pada titik-titik baut, tekanan bisa sangat tinggi. Backing plate
  memastikan bahwa gaya tarik dan geser yang dihasilkan oleh baut-baut tersebut
  didistribusikan secara merata ke area yang lebih luas pada bodi karet fender.
  Hal ini mencegah karet robek atau mengalami deformasi permanen di sekitar
  lubang baut.

• Meningkatkan Kekakuan Lokal: Pelat ini memberikan kekakuan
  tambahan pada fender di area baut, yang sangat penting untuk menjaga integritas
  pemasangan. Pelat ini juga mencegah kepala baut atau mur tertarik masuk ke
  dalam bodi karet fender saat terjadi benturan keras (pull-through).

Dengan menggunakan washer dan backing plate secara
strategis, integritas mekanis fender ini dapat dipertahankan, memastikan bahwa
sistem ini mampu menyerap energi benturan secara efektif dan aman sepanjang
masa pakainya.

Rubber Fender D

Aplikasi Spesifik dan Perbandingan  Rubber Fender D

Rubber Fender D, yang
dicirikan oleh penampang setengah lingkaran atau berbentuk “D”,
adalah solusi fendering serbaguna dan ekonomis. Keandalannya, kemudahan
pemasangannya, dan rasio harga-kinerja yang baik menjadikannya pilihan utama
dalam berbagai aplikasi, baik pada struktur dermaga maupun pada lambung kapal
tertentu.

1. Aplikasi Rubber Fender D pada Dermaga

Rubber Fender D
unggul dalam situasi di mana kapal yang bersandar relatif kecil atau berukuran
sedang, dan tingkat energi sandar yang harus diserap tidak terlalu ekstrem.
Mereka sangat ideal untuk struktur yang membutuhkan perlindungan yang kuat
namun tidak memerlukan kompleksitas dan biaya tinggi dari sistem fender kinerja
tinggi.

a. Dermaga Kecil dan Jetty Pribadi

Pada fasilitas pelabuhan
yang melayani kapal-kapal kecil, kapal pesiar, atau perahu nelayan, dermaga
kecil seringkali menggunakan Fender ini. Fender ini menyediakan bantalan yang
memadai untuk operasi sandar berkecepatan rendah dan benturan ringan. Demikian
pula, jetty pribadi atau pangkalan yang dikelola oleh perusahaan tertentu
(misalnya, untuk fasilitas minyak dan gas di lepas pantai) sering menggunakan
Rubber Fender D karena instalasinya yang sederhana dan biaya yang efektif.

b. Pontoon

Pontoon atau dermaga apung memerlukan sistem fender
yang ringan dan mudah dipasang namun tetap efektif. Karena pontoon bergerak
secara vertikal mengikuti pasang surut air, Rubber Fender D yang dipasang
secara horizontal memberikan zona kontak yang luas dan perlindungan yang
konsisten terlepas dari ketinggian air.

c. Lock Gate (Pintu Air)

Pada struktur kompleks seperti pintu
air (lock gate) di kanal atau pelabuhan, Rubber Fender D sering dipasang untuk
melindungi struktur beton pintu air dari benturan kapal yang lewat. Karena
ruang gerak di lock chamber terbatas dan kecepatan kapal terkontrol, energi
sandar yang perlu diserap dapat dikelola dengan baik oleh fender ini. Selain
itu, bentuknya yang rata (di bagian belakang) memudahkan pemasangan pada
permukaan pintu air yang sering kali datar.

Fender ini biasanya dipasang secara horizontal memanjang di
sepanjang muka dermaga atau vertikal pada sudut-sudut rawan benturan. Sifat
material karetnya memberikan daya tahan yang baik terhadap abrasi dan cuaca,
menjadikannya pilihan praktis untuk lingkungan maritim yang keras.

2. Aplikasi Rubber Fender D pada Kapal

Peran utama Rubber Fender D bukan hanya pada struktur
pelabuhan, tetapi juga sangat penting dalam desain kapal tunda (tugboat).

a. Fender Permanen pada Lambung Tugboat

Tugboat beroperasi di
area yang sangat padat dan sering kali harus mendorong atau menahan kapal-kapal
besar yang bergerak lambat, seperti kapal kontainer atau tanker, selama manuver
sandar dan lepas sandar. Tugboat seringkali menjadi titik benturan pertama.
Oleh karena itu, lambung tugboat harus dilindungi oleh sistem fender yang
sangat kuat dan tahan aus.

Rubber Fender D khususnya varian yang lebih besar dan
tebal, dipasang secara permanen mengelilingi seluruh atau sebagian besar
perimeter lambung tugboat, termasuk bagian haluan dan lambung samping.

• Perlindungan Intensif: Fender ini bertindak sebagai bantalan
  perisai yang menyerap benturan dan gesekan konstan antara tugboat dan kapal
  yang ditariknya atau dermaga.

• Tahan Aus: Material karet yang tebal dan ketahanan abrasi
  yang tinggi sangat vital karena tugboat sering kali “menggerus” sisi
  kapal lain atau struktur dermaga. Fender ini memberikan permukaan yang lembut
  namun keras yang mengurangi kerusakan pada lambung kapal besar yang dibantu.

• Kemudahan Penggantian: Meskipun dipasang secara permanen,
  segmen  Rubber Fender D relatif mudah
  dilepas dan diganti ketika sudah terlalu aus, menjamin waktu downtime kapal
  yang minimal.

Dengan demikian, Fender ini berfungsi sebagai sistem
fendering primer yang melekat pada kapal tunda, menjadikannya aplikasi yang
sama pentingnya dengan penggunaannya di dermaga.

Perbandingan Teknis dan Ekonomi Fender Karet

Perbedaan antara Rubber Fender D, Rubber Fender V, Rubber
Fender Cell, dan Rubber Fender Cone sangat mendasar, terutama dalam hal
kapasitas penyerapan energi, gaya reaksi, dan efisiensi biaya. Pemilihan tipe
fender yang tepat sangat bergantung pada ukuran kapal yang dilayani dan
toleransi struktural dermaga.

Karakteristik	Rubber Fender D	Rubber Fender V	Rubber Fender Cell	Rubber Fender Cone
Bentuk Geometri	Setengah Lingkaran (Rongga D atau O)	Busur (Arch) atau Huruf V	Silinder Berongga (Cell)	Kerucut Terpancung (Cone)
Kapasitas Energi	Rendah hingga Sedang	Sedang hingga Tinggi	Sangat Tinggi (High Performance)	Sangat Tinggi (High Performance)
Gaya Reaksi (R)	Sedang, terdistribusi secara linear	Tinggi, terpusat pada area kontak	Rendah Relatif terhadap Energi (EA/R Rasio Optimal)	Rendah Relatif terhadap Energi (EA/R Rasio Optimal)
Defleksi Maksimum	Sekitar 50%	Sekitar 50%	Sekitar 70 – 75%	Sekitar 70 – 75%
Rasip EA/R	Rendah (Kurang Efisien)	Sedang	Sangat Tinggi (Paling Efisien)	Sangat Tinggi (Paling Efisien)
Aplikasi Khas	Dermaga kecil, jetty pribadi, tugboat	Dermaga kapal sedang (curah/general cargo)	Dermaga kapal besar (Tanker, Kapal Kontainer)	Dermaga kapal besar (Tanker, Kapal Kontainer)
Kompleksitas Instalasi	Rendah (Baut Tanam/Tembus Sederhana)	Sedang	Tinggi (Memerlukan Panel Baja dan Bantalan UHMW-PE)	Tinggi (Memerlukan Panel Baja dan Bantalan UHMW-PE)
Biaya Relatif	Paling Rendah (Paling Ekonomis)	Sedang	Paling Tinggi	Paling Tinggi

Perawatan dan Tantangan Operasional Sistem Rubber Fender D

Sistem Rubber Fender D, meskipun terkenal karena kekokohan
dan kesederhanaannya, memerlukan perhatian rutin untuk menjamin masa pakai yang
panjang dan kinerja yang optimal. Perawatan yang tepat melibatkan inspeksi
berkala untuk mengidentifikasi kerusakan, memahami dampak lingkungan terhadap
materialnya, dan mengetahui perkiraan umur ekonomis sistem tersebut.

1. Inspeksi Rutin dan Tanda-tanda Kerusakan Kritis

Inspeksi rutin adalah tulang punggung pemeliharaan sistem
fender dan harus dilakukan secara berkala, terutama setelah insiden sandar yang
keras atau setelah badai besar. Tujuan utama inspeksi adalah mengidentifikasi
tanda-tanda kerusakan kritis yang dapat mengganggu kemampuan fender dalam
menyerap energi sandar secara aman.

a. Robekan (Tears) dan Sayatan (Cuts)

Ini adalah jenis
kerusakan yang paling mudah terlihat. Robekan dan sayatan pada bodi karet
fender, terutama yang dalam dan panjang, mengindikasikan bahwa sebagian
material telah kehilangan integritas strukturalnya. Kerusakan ini sering
disebabkan oleh gesekan keras dengan kapal yang memiliki protrusion (tonjolan)
tajam pada lambungnya atau oleh benda asing yang terapung. Robekan yang
signifikan dapat mengurangi area penyerapan energi dan, seiring waktu, dapat
berkembang menjadi kerusakan yang lebih besar, bahkan menyebabkan kegagalan
total bodi fender.

b. Splitting pada Lubang Baut

Ini adalah tanda kerusakan yang
paling mengkhawatirkan karena berhubungan langsung dengan integritas
pemasangan. Splitting (pecah atau terbelah) pada karet di sekitar lubang baut
terjadi ketika gaya sandar yang berlebihan menarik baut, melebihi kekuatan
ikatan material karet di area tersebut. Kerusakan ini diperparah jika washer
atau backing plate yang digunakan terlalu kecil atau tidak terpasang dengan
benar. Jika splitting terjadi, baut dapat tertarik keluar (pull-through), menyebabkan
fender terlepas dari dermaga. Kerusakan ini menuntut perhatian segera karena
fender yang terlepas tidak hanya tidak berfungsi, tetapi juga berpotensi
membahayakan navigasi dan kapal lain.

c. Kerusakan Pemasangan

Kerusakan ini meliputi baut yang
kendor, mur yang hilang, atau backing plate yang bengkok atau berkarat parah.
Baut yang kendor menyebabkan gerakan fender berlebihan selama sandar, yang
mempercepat keausan pada lubang baut dan meningkatkan risiko splitting.
Pemeriksaan rutin harus mencakup pengujian torsi (kekencangan) pada semua baut
pengikat.

d. Deformasi Permanen

Jika fender tetap tertekan atau
terdistorsi (berubah bentuk) bahkan setelah kapal berlayar, ini menunjukkan
bahwa material karet telah mencapai atau melampaui batas elastisitasnya.
Deformasi permanen mengurangi kapasitas fender untuk menyerap energi sandar di
masa depan, sehingga perlu dicatat dan menjadi indikator kuat perlunya
penggantian.

Inspeksi yang sistematis harus mencatat lokasi, ukuran, dan
tingkat keparahan setiap kerusakan, menggunakan foto dan log book untuk
memantau perkembangan kerusakan dari waktu ke Waktu.

2. Dampak Lingkungan dan Ketahanan Material

Rubber Fender D terbuat dari karet yang diformulasikan
khusus (biasanya Styrene-Butadiene Rubber atau Natural Rubber) yang harus mampu
bertahan dalam kondisi maritim yang keras. Namun, paparan elemen lingkungan
yang berkelanjutan tetap menjadi tantangan utama yang memengaruhi umur fender.

a. Ketahanan terhadap Radiasi UV

Sinar ultraviolet (UV) dari
matahari adalah musuh utama semua produk karet. Paparan UV menyebabkan
degradasi kimia yang dikenal sebagai photo-oksidasi. Proses ini membuat
permukaan karet menjadi kaku, rapuh, dan retak halus (checking atau crazing).
Seiring waktu, retakan ini dapat menembus lebih dalam ke material, mengurangi
elastisitas dan kekuatan tarik karet secara keseluruhan. Produsen fender
biasanya menambahkan zat aditif anti-UV (UV inhibitors) ke dalam campuran karet
untuk memperlambat proses ini.

b. Ketahanan terhadap Air Garam dan Oksidasi

Air laut memiliki
sifat korosif karena kandungan garamnya. Sementara material karet itu sendiri
sangat tahan terhadap korosi air garam, komponen logam pada sistem
fender—terutama baut, washer, dan backing plate—sangat rentan. Air garam
mempercepat korosi (karat) pada baut yang tidak dilindungi dengan baik
(misalnya, yang tidak terbuat dari baja tahan karat atau tidak digalvanisasi
dengan baik). Korosi pada baut dapat melemahkan ikatan struktural dan
menyebabkan kegagalan pemasangan.

c. Ketahanan terhadap Suhu Ekstrem

Fender harus beroperasi di
berbagai kondisi iklim.

• Suhu Tinggi: Suhu lingkungan yang sangat tinggi (di daerah
  tropis) dapat mempercepat proses penuaan dan oksidasi karet.

• Suhu Rendah: Di iklim dingin, suhu ekstrem di bawah nol
  dapat menyebabkan karet menjadi lebih kaku (stiff) dan kurang elastis. Fender
  yang kaku akan menghasilkan gaya reaksi yang jauh lebih tinggi daripada yang
  dirancang, berpotensi merusak kapal atau struktur dermaga. Oleh karena itu,
  formulasi karet harus disesuaikan dengan kisaran suhu operasional dermaga.

• Dampak Bahan Kimia: Paparan terhadap minyak, bahan bakar,
  dan bahan kimia lain yang tumpah di perairan pelabuhan dapat menyebabkan karet
  membengkak, melunak, atau kehilangan kekuatan strukturalnya. Meskipun fender
  ini biasanya memiliki ketahanan yang baik terhadap minyak ringan, tumpahan
  bahan kimia yang parah tetap menjadi risiko.

Pengaruh lingkungan ini secara kolektif menyebabkan penuaan
material, yang secara bertahap mengurangi kinerja fendering sepanjang waktu.

Rubber Fender D

FAQ Mengenai Rubber Fender D

1. Apa fungsi utama Rubber Fender D dan mengapa sangat penting dalam operasi pelabuhan?

Fungsi utamanya adalah menyerap energi kinetik kapal selama proses sandar, bertindak sebagai bantalan pelindung. Fender harus mengurangi energi ini menjadi Gaya Reaksi yang aman dan dapat ditoleransi, mencegah kerusakan serius pada lambung kapal dan menjaga integritas struktural dermaga dari benturan berulang.

2. Apa perbedaan mendasar antara Rubber Fender D dan fender kinerja tinggi (seperti Tipe Cell atau Cone)?

Perbedaan terletak pada kapasitas energi dan rasio efisiensi. Rubber Fender D hemat biaya, ideal untuk energi sandar rendah hingga sedang (kapal kecil). Sebaliknya, Tipe Cell/Cone memiliki kemampuan defleksi dan penyerapan energi yang jauh lebih tinggi, dirancang untuk mengamankan kapal raksasa dengan transfer Gaya Reaksi yang terdistribusi secara optimal.

3. Faktor apa saja yang paling memengaruhi umur ekonomis (masa pakai) sebuah Rubber Fender D?

Tiga faktor utama adalah Intensitas Penggunaan (seberapa sering dan keras benturan terjadi), Kualitas Material (terutama ketahanan terhadap UV dan bahan kimia), dan Kondisi Lingkungan (korosi air garam pada baut, suhu ekstrem). Faktor-faktor ini menyebabkan penuaan material, yang secara bertahap mengurangi elastisitas dan kapasitas penyerapan energi.

4. Apa yang dimaksud dengan “Defleksi Maksimum” dan apa kaitannya dengan kinerja fender?

Defleksi Maksimum adalah batas pemampatan atau deformasi tertinggi yang diizinkan (misalnya, 50% hingga 70%) sebelum fender mengalami kegagalan struktural atau menghasilkan Gaya Reaksi yang membahayakan. Semakin tinggi defleksi, semakin banyak energi yang diserap, namun insinyur harus memastikan bahwa batas aman ini tidak pernah dilampaui.

5. Kapan sebaiknya Rubber Fender D yang terpasang harus diganti?

Fender harus diganti ketika mengalami kerusakan kritis yang tidak dapat diperbaiki (misalnya, robekan dalam atau splitting parah di lubang baut) atau ketika kinerja penyerapan energi telah menurun secara signifikan (umumnya lebih dari 15% dari nilai nominal) karena penuaan, kekakuan permanen, atau kegagalan ikatan pemasangan baut dan pelat pendukung.

Kesimpulan: Keandalan dan Fleksibilitas Rubber Fender D

Sebagai penutup, analisis komprehensif ini menegaskan posisi
Rubber Fender D sebagai solusi yang sangat andal dan fleksibel dalam rekayasa
pelabuhan. Meskipun tidak memiliki kapasitas penyerapan energi ekstrem seperti Rubber
Fender Cell atau Cone, Rubber Fender D unggul dalam memberikan keseimbangan
optimal antara kinerja teknis dan efisiensi biaya. Keandalannya terletak pada
desain geometrisnya yang sederhana namun tangguh, yang mampu menahan tekanan
sedang dan gesekan berulang, menjadikannya pilihan utama untuk dermaga kecil,
jetty pribadi, dan terutama sebagai fender permanen pada lambung kapal tunda
(tugboat).

Fleksibilitas fender ini tercermin dalam kemudahan
instalasinya, baik menggunakan baut tanam maupun baut tembus, serta
ketahanannya yang baik terhadap tantangan lingkungan maritim seperti UV dan air
garam. Dengan biaya modal awal yang rendah dan umur ekonomis yang panjang—asalkan
dipelihara dengan inspeksi rutin terhadap splitting dan robekan—fender ini
menjamin perlindungan struktural yang memadai, membuktikan bahwa solusi
sederhana seringkali merupakan solusi yang paling praktis dan efektif untuk
berbagai kebutuhan fendering di seluruh dunia.

PRODUSEN RUBBER FENDER D BERKUALITAS, TAHAN LAMA, HARGA TERJANGKAU DI INDONESIA

Jangan biarkan benturan sandar yang tak terhindarkan merusak
investasi vital Anda pada dermaga dan kapal!

Pilih Rubber Fender D dari Mahameru Putra Mandiri Perkasa—solusi
fendering yang paling andal, fleksibel, dan hemat biaya di pasar. Rubber Fender
kami dirancang dengan material karet premium, menjamin penyerapan energi yang
efektif untuk kapal kecil hingga menengah, sekaligus menjaga gaya reaksi tetap
moderat sehingga aman bagi struktur lama Anda.

✅Keandalan Teruji: Masa pakai hingga 20 tahun dengan
perawatan minimal.

✅Instalasi Mudah: Pemasangan yang cepat dan sederhana,
mengurangi downtime operasional.

✅Investasi Cerdas: Dapatkan perlindungan maksimal tanpa biaya
modal besar seperti fender performa tinggi lainnya.

Jangan tunggu sampai kerusakan terjadi! Lindungi aset Anda
dengan solusi yang dipercaya oleh para profesional maritim. Hubungi tim ahli
kami hari ini untuk konsultasi gratis dan dapatkan penawaran harga terbaik
untuk kebutuhan fendering dermaga atau tugboat Anda.

Amankan Dermaga Anda. Hemat Biaya Perbaikan. Hubungi Kami
Sekarang!

Selain memproduksi Rubber Fender D, kami MPM Perkasa juga memproduksi berbagai macam produk rubber fender tipe lainnya, seperti: Rubber Fender V, Rubber Fender Square, Rubber Fender Cylinder, Rubber Fender Cell, Rubber Fender Cone, Fender Tug Boat, Serta Frontal Frame dan Anchor Bolt.

Kami Mahameru Putra Mandiri Perkasa merupakan salah satu perusahaan yang bergerak dalam bidang industri karet konstruksi, besi konstruksi seperti aksesoris pelabuhan, aksesoris jembatan, jalan tol, gedung, dll. Kami memproduksi berbagai macam produk dengan kualitas yang terjamin dengan harga terjangkau.

Account Rekening atas nama Perusahaan (bukan atas nama pribadi). Sehingga menjamin keamanan setiap transaksi dengan konsumen. Informasi dan permintaan penawaran  terbaik hubungi kami :

Email : mahameruputramandiri@gmail.com

Call & WA : 082245923265

-Fajar Achmadi-
