Pada konstruksi jembatan, Elastomer Bearing Pad merupakan salah satu komponen penting pada area tumpuan. Bantalan ini ditempatkan di antara girder dan struktur penyangga untuk membantu meneruskan beban sekaligus mengakomodasi pergerakan dan rotasi kecil yang terjadi selama jembatan beroperasi.
Material elastomer yang bersifat lentur memungkinkan bantalan mengalami deformasi dalam batas tertentu akibat beban kendaraan, perubahan temperatur, dan respons struktur. Karena itu, ukuran, ketebalan, material, serta konfigurasi bantalan perlu disesuaikan dengan kebutuhan dan spesifikasi proyek.
Apa Itu Elastomer Bearing Pad?
Elastomer Bearing Pad adalah bantalan jembatan yang umumnya dibuat dari material elastomer atau karet dan digunakan sebagai dudukan antara girder dengan struktur penyangga di bawahnya. Pada tipe tertentu, bantalan ini dilengkapi beberapa lapisan pelat baja yang ditempatkan di dalam material elastomer.
Secara sederhana, komponen ini menjadi bagian perantara antara struktur atas dan struktur bawah jembatan. Ketika kendaraan melintas, beban dari girder diteruskan menuju tumpuan melalui bantalan tersebut. Pada saat yang sama, material elastomer memberikan fleksibilitas tertentu agar hubungan antara kedua bagian struktur tidak sepenuhnya kaku.
Dalam penggunaannya, bantalan tidak hanya berhadapan dengan beban vertikal. Struktur jembatan juga dapat mengalami pergerakan horizontal dan rotasi kecil. Perubahan temperatur, misalnya, dapat menyebabkan struktur mengalami pemuaian dan penyusutan. Beban lalu lintas yang berubah-ubah juga menghasilkan respons dinamis yang perlu diperhitungkan dalam desain sistem tumpuan. Karena itu, karet bantalan jembatan perlu dirancang dan diproduksi berdasarkan kebutuhan teknis proyek, bukan hanya berdasarkan ukuran fisik yang tersedia.
Fungsi Elastomer Bearing Pad pada Struktur Jembatan
Salah satu fungsi utama bantalan elastomer adalah membantu meneruskan beban dari struktur atas menuju struktur bawah jembatan. Namun, perannya tidak berhenti pada transfer beban. Sifat elastis material memungkinkan sistem tumpuan memberikan respons terhadap pergerakan yang memang direncanakan dalam desain.
Meneruskan Beban dari Girder ke Tumpuan
Girder menerima beban dari pelat lantai, kendaraan, maupun elemen struktur lainnya. Beban tersebut kemudian diteruskan menuju titik tumpuan. Di antara kedua bagian tersebut, bearing pad berperan sebagai media transfer beban. Pada kondisi pembebanan yang sesuai dengan desain, material elastomer dapat menahan tekanan vertikal tanpa mengalami perubahan bentuk yang tidak terkendali. Untuk aplikasi dengan kebutuhan tertentu, konstruksi laminasi menggunakan pelat baja dapat membantu meningkatkan kekakuan vertikal bantalan.
Mengakomodasi Pergerakan Struktur
Jembatan bukan struktur yang benar-benar diam. Perubahan temperatur dapat menyebabkan pemuaian dan penyusutan, sementara beban lalu lintas dapat menimbulkan perubahan respons pada struktur. Material elastomer memungkinkan deformasi horizontal dan rotasi tertentu dalam batas desain. Dengan demikian, sistem tumpuan dapat mengakomodasi pergerakan yang terjadi tanpa memaksa struktur bekerja sebagai sambungan yang sepenuhnya kaku.
Memberikan Fleksibilitas pada Area Tumpuan
Bantalan karet juga membantu menciptakan hubungan yang lebih fleksibel antara girder dan struktur penyangga. Fleksibilitas ini penting karena girder dapat mengalami rotasi kecil ketika menerima beban. Namun, perlu dipahami bahwa kemampuan tersebut bukan berarti bantalan dapat menggantikan seluruh fungsi perangkat peredam gempa atau isolator seismik. Untuk kebutuhan isolasi gempa khusus, sistem yang digunakan harus dirancang berdasarkan persyaratan struktur dan perangkat isolasi yang memang diperuntukkan untuk tujuan tersebut.
Keunggulan Elastomer Bearing Pad
Elastomer Bearing Pad banyak digunakan pada struktur jembatan karena konstruksinya relatif sederhana dan mampu mengakomodasi deformasi tertentu tanpa mekanisme bergerak yang kompleks. Sifat elastis material memberikan fleksibilitas pada area tumpuan, sementara tipe laminasi dengan pelat baja dapat memberikan kekakuan vertikal sesuai kebutuhan desain.
Fleksibilitas pada Area Tumpuan
Material elastomer memungkinkan bantalan mengalami deformasi dalam batas tertentu sehingga pergerakan dan rotasi kecil pada area tumpuan dapat diakomodasi. Karakteristik ini membantu menjaga kontak antara girder dan tumpuan tetap bekerja sesuai fungsi yang direncanakan.
Konstruksi Sederhana dan Praktis
Dibandingkan sistem bearing dengan mekanisme yang lebih kompleks, bantalan elastomer memiliki konstruksi yang relatif sederhana. Produk yang dibuat sesuai dimensi dan spesifikasi proyek juga dapat dipasang pada area tumpuan yang telah dipersiapkan.
Pemasangan Harus Mengikuti Spesifikasi
Meskipun konstruksinya sederhana, pemasangan tetap membutuhkan ketelitian. Posisi bantalan, elevasi, kondisi permukaan tumpuan, serta detail kontak dengan girder harus mengikuti gambar kerja dan spesifikasi teknis proyek agar kinerjanya tetap optimal.
Pemeriksaan Kondisi Bantalan
Perawatan dilakukan sebagai bagian dari inspeksi struktur jembatan secara keseluruhan. Pemeriksaan dapat mencakup perubahan bentuk, kerusakan pada elastomer, kondisi pelat pada tipe laminasi, serta kondisi area sekitar bantalan yang berpotensi memengaruhi kinerjanya.
Jenis Bantalan Elastomer
Dalam praktiknya, terdapat beberapa konfigurasi bearing pad yang digunakan pada konstruksi jembatan. Pada artikel lama, produk dibagi menjadi dua kelompok utama, yaitu tipe polos dan tipe laminasi. Pembagian tersebut tetap relevan dan menjadi dasar dalam menentukan konstruksi bantalan.
Tipe Polos atau Plain
Tipe polos merupakan bantalan yang dibuat dari material elastomer tanpa lapisan pelat baja di bagian dalamnya. Bentuknya relatif sederhana sehingga dapat digunakan pada aplikasi yang sesuai dengan kapasitas dan kebutuhan pergerakan struktur. Pemilihan tipe plain perlu memperhatikan beban yang bekerja, ukuran bantalan, ketebalan, serta kondisi tumpuan. Tidak semua kondisi struktur cocok menggunakan bantalan polos, sehingga spesifikasi sebaiknya ditentukan berdasarkan perhitungan teknis proyek.
Tipe Laminasi dengan Pelat Baja
Pada tipe laminasi, beberapa lapisan pelat baja ditempatkan di antara lapisan elastomer. Pelat tersebut menyatu dengan karet melalui proses vulkanisasi sehingga membentuk satu kesatuan bantalan. Konfigurasi ini memberikan kekakuan vertikal yang lebih tinggi dibandingkan material elastomer tanpa pengaku internal, sementara karakter elastis pada arah tertentu tetap dipertahankan.
Jumlah lapisan, ketebalan pelat, ketebalan lapisan karet, dan dimensi keseluruhan harus disesuaikan dengan desain. Karena itu, bantalan laminasi lebih tepat dipandang sebagai komponen struktural yang spesifikasinya mengikuti kebutuhan proyek, bukan produk yang dapat dipilih hanya berdasarkan ukuran standar.

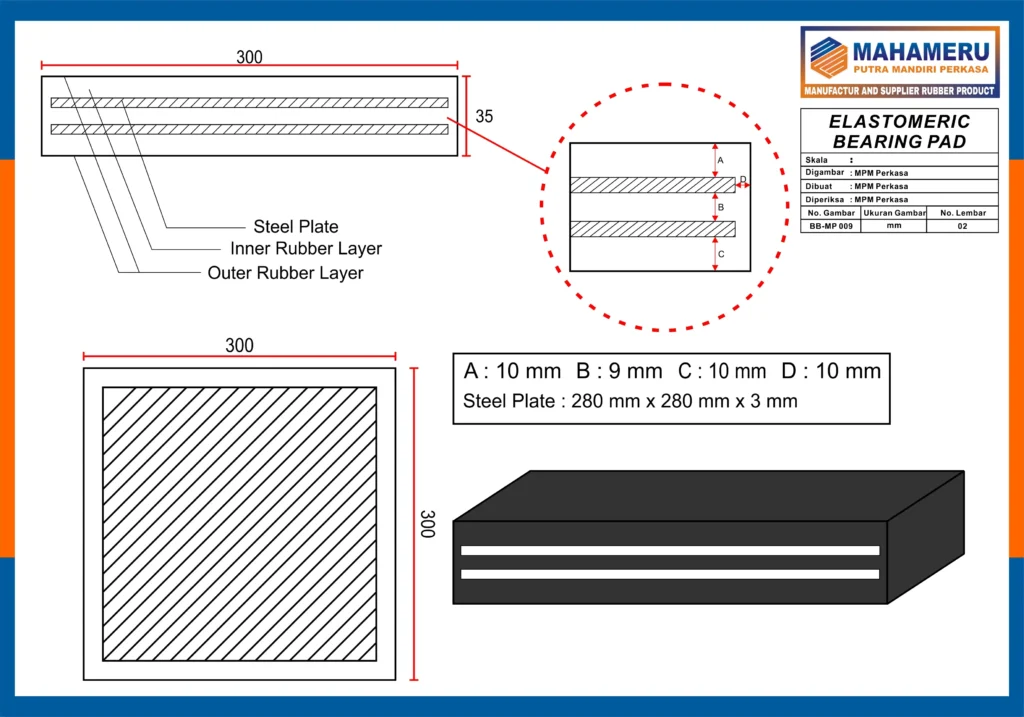

Spesifikasi dan Ukuran Elastomer Bearing Pad
Spesifikasi bearing pad merupakan bagian penting yang perlu diperhatikan sebelum produk digunakan di lapangan. Dimensi bantalan harus disesuaikan dengan ukuran girder dan kondisi tumpuan, sedangkan konstruksi internalnya perlu mengikuti kebutuhan beban dan pergerakan. Beberapa ukuran yang sebelumnya banyak digunakan dalam proyek antara lain 350 × 300 × 36 mm, 400 × 350 × 39 mm, dan 450 × 400 × 45 mm. Ukuran tersebut dapat menjadi referensi awal, tetapi bukan berarti seluruh proyek harus menggunakan dimensi yang sama.
Pada pekerjaan konstruksi, ukuran dapat dibuat secara custom sesuai gambar kerja dan spesifikasi teknis. Kontraktor atau konsultan biasanya menentukan dimensi berdasarkan ukuran girder, area kontak tumpuan, beban, serta kebutuhan pergerakan struktur. Dengan demikian, pemilihan ukuran sebaiknya tidak dilakukan hanya dengan membandingkan panjang, lebar, dan ketebalan produk. Kondisi aktual struktur dan persyaratan desain tetap menjadi dasar utama.
Ketebalan dan Lapisan Pelat
Ketebalan total bantalan dapat berbeda-beda sesuai kebutuhan desain. Pada produk laminasi, ketebalan total merupakan kombinasi antara lapisan elastomer, pelat baja internal, dan bagian pelindung pada sisi luar jika terdapat dalam desain. Pelat baja internal juga dapat memiliki ketebalan yang berbeda sesuai spesifikasi. Karena angka ketebalan tidak dapat disamaratakan untuk semua aplikasi, spesifikasi final perlu mengikuti desain teknis dan kebutuhan proyek.
Untuk bantalan dengan ketebalan total yang lebih besar, penggunaan konstruksi laminasi umumnya menjadi pertimbangan penting karena membantu mengendalikan deformasi material dalam arah vertikal. Namun, keputusan tersebut tetap perlu disesuaikan dengan perhitungan dan detail konstruksi.
Material yang Digunakan
Kinerja bantalan sangat dipengaruhi oleh kualitas material elastomer dan proses produksinya. Material harus memiliki karakteristik yang sesuai untuk menerima beban, mengalami deformasi berulang, serta bekerja pada lingkungan konstruksi yang dapat berubah selama masa layanan. Dalam produksi Elastomer Bearing Pad, pemilihan compound karet menjadi salah satu tahap penting. Komposisi material perlu disesuaikan dengan kebutuhan produk, terutama terkait kekerasan, elastisitas, ketahanan terhadap deformasi, dan kondisi lingkungan penggunaannya.
Selain material karet, tipe laminasi juga menggunakan pelat baja sebagai elemen pengaku internal. Pelat tersebut harus memiliki kualitas dan dimensi yang sesuai agar dapat bekerja bersama lapisan elastomer. Karena bantalan merupakan bagian dari sistem tumpuan, kualitas material tidak sebaiknya dinilai hanya dari tampilan fisiknya. Konsistensi dimensi, kualitas vulkanisasi, kondisi permukaan, dan kesesuaian spesifikasi juga perlu diperhatikan.
Proses Produksi Elastomer Bearing Pad
Kualitas akhir bantalan tidak hanya ditentukan oleh bahan baku. Proses manufaktur juga memiliki peranan penting, terutama ketika produk dibuat dalam bentuk laminasi. Salah satu proses yang digunakan adalah hydraulic hot press dengan proses vulkanisasi. Pada tahap ini, material karet diproses menggunakan tekanan dan temperatur yang dikendalikan agar lapisan elastomer membentuk karakteristik yang dibutuhkan.
Untuk tipe laminasi, pelat baja ditempatkan di antara lapisan elastomer sesuai konfigurasi yang telah ditentukan. Selanjutnya, proses vulkanisasi dilakukan agar karet dan pelat dapat menyatu menjadi satu kesatuan. Pengendalian proses tersebut penting untuk menjaga konsistensi dimensi dan kualitas produk. Pada proyek dengan spesifikasi tertentu, proses produksi juga perlu mengacu pada persyaratan teknis, gambar kerja, serta standar yang ditetapkan dalam dokumen proyek.
Penerapan di Lapangan
Penggunaan bantalan elastomer paling umum ditemukan pada struktur jembatan, tetapi aplikasinya dapat berkembang sesuai kebutuhan konstruksi. Produk ini ditempatkan pada area tumpuan yang telah dipersiapkan sehingga posisi dan dimensinya harus benar-benar sesuai dengan detail struktur. Pada jembatan, bantalan berada di antara bagian bawah girder dengan elemen tumpuan di bawahnya. Ketepatan posisi menjadi penting karena beban harus terdistribusi pada area yang direncanakan.
Jembatan Jalan Raya
Pada jembatan jalan raya, bantalan digunakan pada titik tumpuan girder. Beban kendaraan yang berubah sepanjang waktu membuat sistem tumpuan harus mampu bekerja secara konsisten. Karena itu, dimensi dan konfigurasi bantalan perlu disesuaikan dengan jenis girder, beban rencana, jumlah titik tumpuan, serta pergerakan yang diperkirakan terjadi.
Jalan Tol dan Struktur Elevated
Selain jembatan jalan raya, bantalan elastomer juga dapat digunakan pada berbagai struktur elevated, termasuk bagian tertentu dari konstruksi jalan tol. Pada proyek semacam ini, jumlah dan ukuran bantalan dapat berbeda antara satu lokasi dengan lokasi lainnya. Kondisi tersebut menunjukkan bahwa kebutuhan produk sebaiknya ditentukan berdasarkan gambar dan spesifikasi proyek, bukan semata-mata berdasarkan ukuran yang umum tersedia di pasaran.
Proyek Infrastruktur Lain
Bantalan elastomer juga dapat digunakan pada struktur yang membutuhkan media tumpuan dengan karakteristik elastis tertentu. Namun, aplikasinya harus tetap mempertimbangkan beban, pergerakan, kondisi lingkungan, dan persyaratan desain dari struktur yang bersangkutan.
Panduan Memilih Elastomer Bearing Pad
Memilih Elastomer Bearing Pad sebaiknya dimulai dari kebutuhan struktur, bukan hanya berdasarkan ukuran produk yang tersedia. Informasi mengenai beban yang bekerja, ukuran girder, dimensi area tumpuan, pergerakan, serta detail gambar kerja diperlukan untuk menentukan spesifikasi bantalan yang sesuai. Dengan perencanaan yang tepat, produk dapat bekerja secara optimal sebagai bagian dari sistem tumpuan jembatan.
Menyesuaikan Ukuran dengan Kebutuhan Struktur
Ukuran bantalan perlu disesuaikan dengan dimensi girder dan area tumpuan yang tersedia. Panjang, lebar, dan ketebalan tidak sebaiknya ditentukan hanya berdasarkan ukuran standar, tetapi perlu mengacu pada kebutuhan struktur dan desain proyek. Ukuran standar dapat digunakan apabila dimensinya sesuai dengan perhitungan. Namun, kebutuhan custom juga umum ditemukan pada proyek jembatan dengan kondisi atau spesifikasi tertentu. Produk dapat dibuat dengan dimensi dan konfigurasi yang disesuaikan selama detail teknisnya telah ditentukan dengan jelas.
Mempertimbangkan Beban dan Pergerakan
Beban yang diterima bantalan menjadi salah satu faktor utama dalam menentukan spesifikasinya. Selain beban vertikal, pergerakan dan rotasi yang perlu diakomodasi juga perlu diperhitungkan agar jenis serta konfigurasi bantalan sesuai dengan kondisi struktur. Karena itu, pemilihan sebaiknya mengacu pada hasil perhitungan struktur, gambar kerja, dan spesifikasi teknis proyek. Pendekatan ini membantu menghindari penggunaan bantalan yang dimensinya tidak sesuai atau memiliki karakteristik yang kurang tepat untuk kebutuhan tumpuan.
Memastikan Kondisi Area Pemasangan
Area pemasangan harus dipersiapkan dengan baik sebelum bantalan ditempatkan. Permukaan tumpuan perlu memiliki kondisi yang sesuai, termasuk dari sisi posisi, elevasi, kerataan, dan kebersihan area kontak.Hal tersebut penting karena posisi pemasangan yang tidak tepat dapat memengaruhi distribusi beban pada bantalan. Oleh sebab itu, detail pemasangan perlu mengikuti gambar kerja dan metode pelaksanaan yang telah ditentukan untuk menjaga kinerja sistem tumpuan.
Koordinasi Spesifikasi dengan Produsen
Untuk proyek baru, koordinasi antara konsultan, kontraktor, dan produsen sebaiknya dilakukan sejak tahap perencanaan. Informasi seperti dimensi, beban desain, kebutuhan pergerakan, jenis material, serta konfigurasi bantalan dapat dibahas lebih awal. Dengan komunikasi yang jelas, produsen dapat menyiapkan produk berdasarkan spesifikasi proyek, bukan sekadar menawarkan ukuran yang tersedia. Langkah ini juga membantu mengurangi risiko kesalahan dimensi, konfigurasi, maupun detail produk saat memasuki tahap produksi dan pemasangan.
Harga Elastomeric Bearing Pad Jembatan
Harga Elastomeric Bearing Pad tidak dapat ditentukan hanya dari ukuran panjang dan lebarnya. Dimensi, ketebalan, jenis elastomer, jumlah lapisan, pelat baja internal, serta jumlah kebutuhan dapat memengaruhi harga produk. Untuk kebutuhan proyek, penawaran sebaiknya dibuat berdasarkan spesifikasi yang jelas. Informasi seperti ukuran bantalan, jumlah unit, tipe plain atau laminated, serta gambar atau detail teknis akan membantu proses perhitungan harga menjadi lebih akurat.
Karena kebutuhan setiap proyek dapat berbeda, calon pengguna sebaiknya tidak hanya membandingkan harga per unit. Kesesuaian spesifikasi terhadap kebutuhan struktur juga perlu menjadi pertimbangan agar produk yang digunakan benar-benar sesuai dengan pekerjaan.
Kesimpulan
Elastomer Bearing Pad merupakan salah satu komponen penting pada sistem tumpuan jembatan. Fungsinya bukan hanya sebagai lapisan pemisah antara girder dan tumpuan, tetapi juga membantu meneruskan beban serta mengakomodasi pergerakan dan rotasi tertentu pada struktur.
Tipe polos dan laminasi merupakan dua konfigurasi yang umum digunakan. Pemilihan di antara keduanya harus mempertimbangkan beban, pergerakan, dimensi girder, area tumpuan, serta persyaratan teknis proyek. Ukuran standar seperti 350 × 300 × 36 mm, 400 × 350 × 39 mm, dan 450 × 400 × 45 mm dapat menjadi referensi, tetapi kebutuhan aktual dapat berbeda. Untuk itu, spesifikasi akhir sebaiknya mengacu pada gambar kerja dan perhitungan struktur. Dengan pemilihan material, proses produksi, spesifikasi, dan pemasangan yang tepat, bantalan dapat bekerja sebagai bagian dari sistem tumpuan sesuai fungsi yang direncanakan.
FAQ Elastomer Bearing Pad
1. Apa fungsi Elastomer Bearing Pad pada jembatan?
Elastomer Bearing Pad berfungsi sebagai media tumpuan antara girder dan struktur di bawahnya. Bantalan membantu meneruskan beban sekaligus mengakomodasi pergerakan dan rotasi tertentu pada struktur.
2. Apa perbedaan tipe plain dan laminated?
Tipe plain tidak memiliki pelat baja di dalam elastomer, sedangkan tipe laminated memiliki beberapa lapisan pelat baja yang dilaminasi bersama material elastomer. Pemilihannya bergantung pada kebutuhan struktur dan spesifikasi proyek.
3. Apakah ukuran bearing pad bisa dibuat custom?
Bisa. Ukuran dapat disesuaikan dengan kebutuhan proyek, terutama berdasarkan dimensi girder, area tumpuan, beban, dan detail pada gambar kerja.
4. Berapa ukuran standar bantalan jembatan?
Beberapa ukuran yang umum digunakan antara lain 350 × 300 × 36 mm, 400 × 350 × 39 mm, dan 450 × 400 × 45 mm. Namun, ukuran tersebut tidak otomatis cocok untuk semua proyek.
5. Apa saja yang menentukan harga produk?
Harga dipengaruhi oleh dimensi, ketebalan, tipe plain atau laminated, material, jumlah lapisan pelat baja, jumlah pesanan, serta spesifikasi khusus yang diminta proyek.
6. Bagaimana cara menentukan spesifikasi yang tepat?
Sebaiknya mulai dari gambar kerja atau data teknis jembatan. Informasi mengenai ukuran girder, beban, dimensi area tumpuan, kebutuhan pergerakan, dan jumlah unit akan membantu menentukan spesifikasi yang sesuai.
Butuh Elastomer Bearing Pad untuk Proyek Anda?
MPM Perkasa menyediakan Elastomer Bearing Pad dengan ukuran dan spesifikasi yang dapat disesuaikan dengan kebutuhan proyek. Konsultasikan kebutuhan bantalan jembatan Anda bersama tim kami untuk mendapatkan produk yang sesuai dengan desain dan kondisi struktur. Kami Mahameru Putra Mandiri Perkasa (MPM Perkasa) merupakan salah satu perusahaan yang bergerak dalam bidang industri karet konstruksi serta aksesoris pelabuhan. Kami memproduksi segala jenis produk karet yang beragam dengan kualitas material serta harga yang kompetitif.
